Analyse der UL-Entflammbarkeitsnormen I
23 March, 2020
Teil I: Interpretation der UL 94 (die Norm zur Prüfung der Sicherheit der Entflammbarkeit von Kunststoffen für Teile in Geräten und Apparaten)
|
1. Wie sind die 12 Klassen in der UL 94 Entflammbarkeitsprüfung zu verstehen? Für welche Materialien werden sie verwendet und wie ist die Reihenfolge ihrer relativen Einstufungen? |

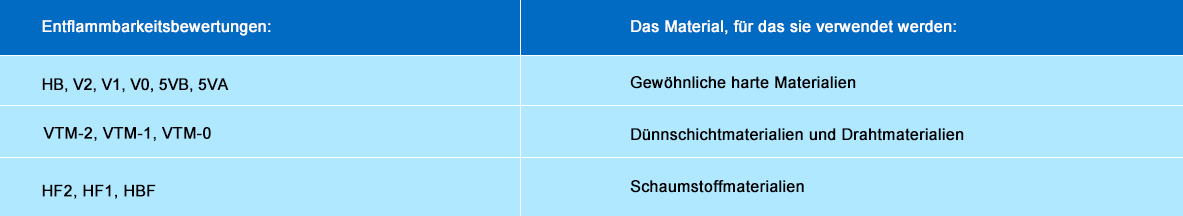

1) UL 94 umfasst 12 Entflammbarkeitsstufen:
2) Von der Klasse HB über die Klasse V bis zur Klasse 5V sind die Prüfstufen der Entflammbarkeit von der niedrigsten zur höchsten Stufe. Die Prüflinge müssen die Prüfung der niedrigsten Stufe vor der Prüfung der nächsten Stufe bestehen. Zum Beispiel kann die Probe nicht die Prüfung der HB-Stufe überspringen, um direkt die Prüfung der Klasse V oder 5V durchzuführen;
3) Der HB-Stufentest kann als "Prüfung der Brenngeschwindigkeit + qualitative Prüfung des Brandschutzmittels" betrachtet werden, HB-Stufe kann auch "Brandschutzmittel-Stufe" genannt werden;
4) Bedingungen für den VTM-Entflammbarkeitstest:
a. Probendicke ≤ 0,025mm;
b. Die Proben zeigen während der V-Klasse-Entflammbarkeitsprüfung Biegung, Schrumpfung, Aufschwimmen, etc., so dass die Prüfung nicht abgeschlossen werden kann;
c. Ob der V-Klasse-Entflammbarkeitstest oder der VTM-Entflammbarkeitstest durchgeführt wird, kann je nach Materialeigenschaft ausgewählt werden, wenn die Dicke im Bereich von 0,025-0,25 mm liegt. VTM-2, VTM-1, VTM-0 Entflammbarkeitseinstufung kann analog zu V2, V1, V0 in der Entflammbarkeitsstufe von dünnen Filmen entsprechend betrachtet werden;

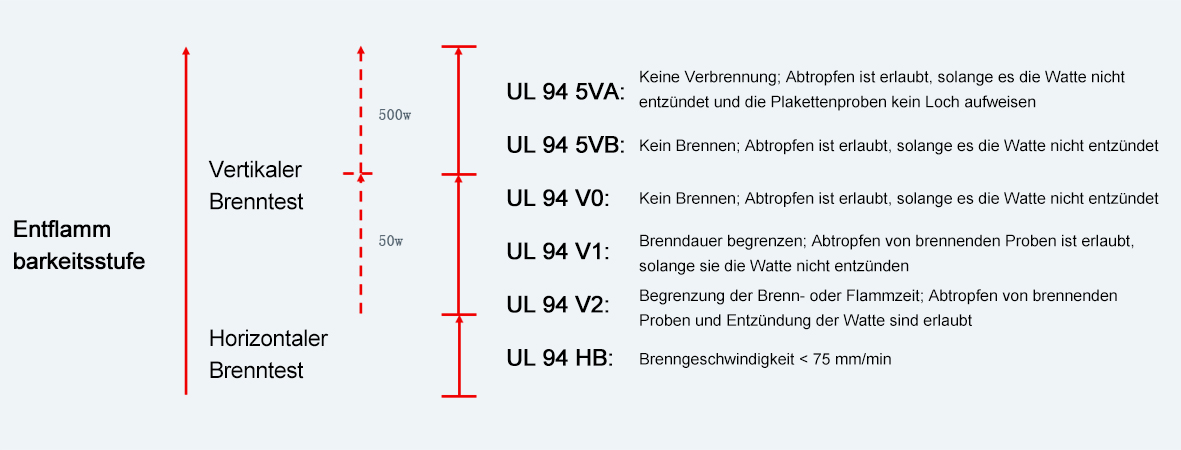

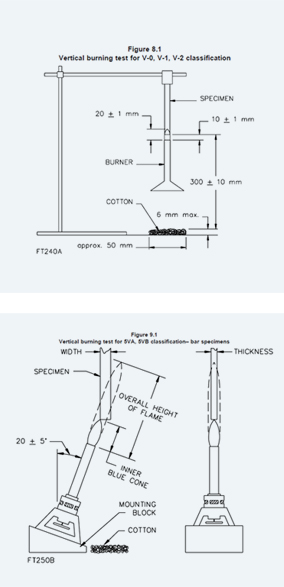

5) Die Einstufung der Entflammbarkeit von gewöhnlichen harten Kunststoffen ist wie folgt zusammengefasst; die Definition der spezifischen Prüfmethoden und die Bewertung der Ergebnisse sind in UL 94 detailliert beschrieben;
|
2. Wie kann man die Brennbarkeit eines Materials richtig beschreiben? |
1) In Bezug auf die Brennbarkeitseinstufung eines Materials können wir folgende Dialoge hören:
Die Einstufung der Entflammbarkeit nach UL 94 ist die am häufigsten verwendete Norm für die Entflammbarkeit von Kunststoffen. Für jedes zu prüfende Material können aufgrund der unterschiedlichen Farben und Dicken viele Werte ermittelt werden. Die UL-Einstufung sollte zusammen mit der Materialdicke und -farbe angegeben werden, und nur die Angabe der UL-Einstufung ohne Dicke oder Farbe ist nicht möglich.
Ein Missverständnis liegt in der Frage des Dialogs c vor, dessen Antwort durch die obige Analyse gefunden werden kann.
Im Allgemeinen gilt: Je dünner die Prüflinge sind, desto leichter brennen sie und desto niedriger ist die Flammenbewertung des Tests. Wir können es anhand der nachfolgenden Ergebnisse der Flammwidrigkeitstests von CHIMEI ABS (PA 764G) feststellen.
Wenn wir auf die Dialoge A und B zurückgehen, können wir die Probleme herausfinden.
Zusammenfassend lässt sich sagen, dass die Dicke eine wichtige Bedingung für die Flammwidrigkeit ist; die Angabe der Dicke ist immer erforderlich, wenn ein Material angefragt oder empfohlen wird;
Was die Farben betrifft, so wird der Materiallieferant im Allgemeinen nur bestimmte Arten von natürlichen Materialien zertifizieren, und einige relativ große Materiallieferanten werden die UL-Brandschutzzertifizierung für alle Farben in diesem Modell durchführen.

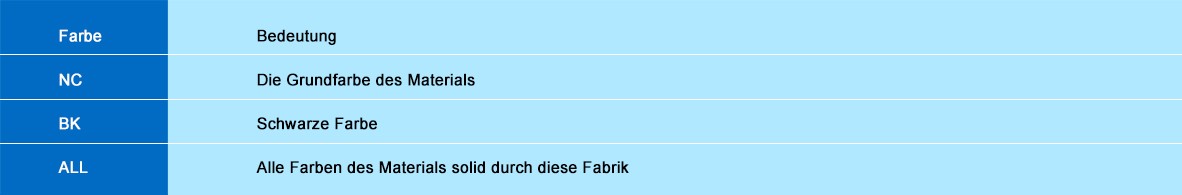

Wenn wir die gelbe Karte für ein Material erhalten, müssen wir auf die Farbspalte achten, die normalerweise drei Arten von Daten enthält:

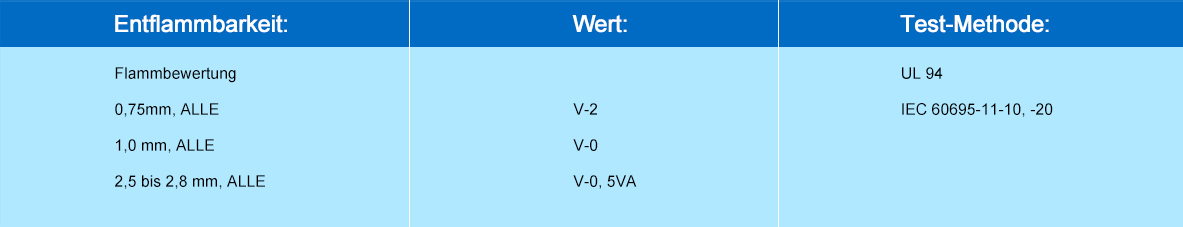

Das folgende Bild zeigt ein BASF PBT+GF30 Material, in dessen Farbspalte "ALL" steht, d.h., alle Farben der Materialien mit dieser Artikelnummer, die von dieser Firma hergestellt werden, sind für diese gelbe UL-Karte anwendbar.
Wenn die Farbspalte der gelben Karte als NC oder BK angezeigt wird, muss darauf geachtet werden, ob die Farbe des Endprodukts NC oder BK ist. Wenn die Farbe angepasst werden muss, repräsentiert das Prüfdatum auf der gelben Karte nicht unbedingt die Entflammbarkeitsleistung des Produkts.
